AHV50X-1450 {Specjalistyczna zbalansowana antena krzyżowa 2x 1450 MHz do obiektów i maszyn latających}
towar niedostępny
Opis
Symbol produktu : AHV50X-1450
(Zakres i zastosowanie: Profesjonalne systemy łączności i transmisji danych w modemach UHF 1450 MHz z podwójny systemem antenowym )
Funkcje oferowanego wykonania anteny :
2x UHF 1450 MHz
Opis :
Specjalistyczna zbalansowana antena krzyżowa dla zastosowań w dookólnej polaryzacji pionowej i poziomej. Główne przeznaczenie anteny to systemy łączności pomiędzy stacjami bazowymi a obiektami ziemia i powietrze. Dedykowana przede wszystkim do montażu na większych dronach o przeznaczeniu badawczo-zwiadowczym , wiatrakowcach, szybowcach i samolotach w transmisji danych, dźwięku i obrazu. Możliwość instalacji zarówno wewnątrz jak i na zewnątrz obiektu / kadłuba ( np. od spodu maszyny ) bez konieczności stosowania uziemienia ( idealna do instalacji na poszyciach z włókna i tworzyw ). Antena krzyżowa charakteryzuje się wysokim zyskiem a zamocowana np. pod dronem / samolotem kieruje wiązkę radiową w kierunku ziemi i stacji bazowych niezależnie praktycznie od położenia drona / samolotu w powietrzu. Zainstalowana na obiekcie stacjonarnym zależnie od potrzeby może być instalowana w poziomie lub pionie celem maksymalnego wykorzystania w danej sytuacji kierunkowości lub dookólności anteny. Pod względem jakości, trwałości i efektywności działania antena ta prezentuje bardzo wysoki poziom a budowa anteny w całości wykonana jest na bazie nowoczesnych materiałów teflonowych i boramidowych udaro-odpornych oraz jednorodnych metali jak mosiądz, stal nierdzewna i aluminium kwaso-odporne w klasie ochronności IP 66 do IP 68. Są odporne na wibracje, działanie wody, mrozu, siły zewnętrznej, promieni UV, zabezpieczają cały system antenowy modemu przed działaniem wysokich napięć oraz wyładowań dzięki pełnej izolacji elektrycznej. Jednocześnie anteny cechują się bardzo niskim współczynnikiem oporu a kształt anteny jest ze wszech miar aerodynamiczny.
Niniejsza oferta jest przykładowa i określona w poniższej specyfikacji. Karty katalogowe pokazują wiele opcji systemowych, prosimy traktować je jako informacje poglądową oraz możliwości w kwestii zamówień indywidualnych.

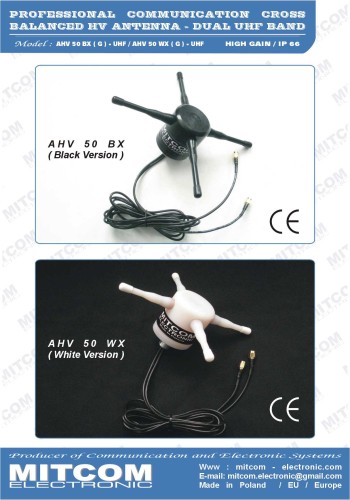

Anteny AHV50X oferowane są w formie montażu stałego przez otwór montażowy, w kolorach czarnym ( model BX ) lub białym ( WX ) .
O inne interesujące Państwa warianty wykonania prosimy pytać, ponieważ nasze możliwości produkcyjne są bardzo obszerne.
Parametry oferowanego wykonania anteny :
UHF 1450 MHz
- zakres pasma pracy : 2x 1400 MHz ~ 1500 MHz
- wzmocnienie max : 2x +2,15 dBi.
- impedancja : 2x 50 Ohm
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- VSWR: < 2.5:1
- długość fali: 1/2L
- moc max PEP : 2x 50 W
- typ przewodu: 2x RG174 wersja elastyczna
- typ złącza : SMA-M (opcja SMA-F, RP-SMA, FME, MCX,MMCX,SMB i inne do uzgodnienia )
- ilość wyjść antenowych : x 2
- długość przewodu w standardzie : 2x 0,2 ~ 0,3 m
- wytrzymałość elektryczna : < 3,5 kV
- klasa ochronności: IP 66 ( typowo lub IP 67 i 68 na zamówienie )
- zastosowanie : specjalistyczne w lotnictwie i instalacjach lądowych.
- klasa wytrzymałości: udaro-odporna
- sposób montażu anteny : otwór fi 16mm x długość 25mm
- wymiary anteny : ~ 50 x 55 x 150 mm
- kolor : czarny lub biały

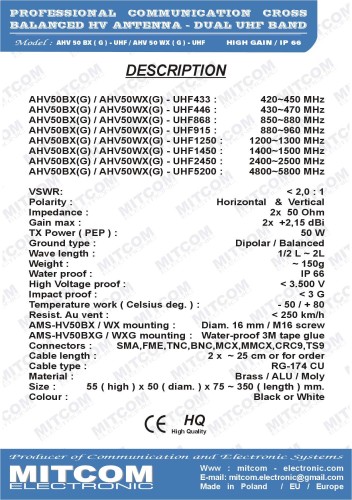

Pozostałe warianty, szczegóły, dane techniczne i montażowe w zamieszczonej karcie katalogowej.
Informacja handlowa :
Towar fabrycznie nowy , 100% sprawny, objęty 12-miesięczną gwarancją na wady ukryte z wyłączeniem wad powstałych na skutek wadliwego użytkowania lub zniszczenia ."Produkt nieprefabrykowany" - tzn. że w/w oferta jest ofertą przykładową co do wykonania i dostawca oferuje w niniejszej ofercie także modyfikację produktu pod indywidualne zamówienie klienta pod względem : funkcji, komunikacji, okablowania, typów złączy, itp. w formie odpłatnej i w drodze indywidualnego zapytania / zamówienia. W takiej sytuacji prosimy wcześniej o KONTAKT z nami przed zakupem.
