ASHS-FTGG-SHARK-GPS/UHF {Specjalistyczna kamuflowana antena SHARK / GPS-GALILEO-GLONASS / TETRA UHF 370-520 MHz}

Wysyłka w: 7 dni
Cena: 499,00 zł

Cena regularna:

499.00
ilość szt.

towar niedostępny

Opis

Symbol produktu : ASHS-FTGG-SHARK-GPS/UHF

(Zakres i zastosowanie: Pojazdy cywilne, operacyjne , ratownicze i transport. Profesjonalne systemy zarządzania, telemetrii i nawigacji).

Funkcje oferowanego wykonania anteny ASHS-FTGG-SHARK w niniejszej ofercie :

1x GPS/GLONASS/GALILEO

1x UHF ( radiostacja DMR/PMR/TETRA/UHF z zakresu pasma 370~520 MHz )


Opis :
Specjalistyczna kamuflowana antena typu SHARK wielofunkcyjna opracowana dla zaawansowanych systemów nadawczo-odbiorczych w pojazdach klasy Premium, pojazdach służbowych, operacyjnych i systemów transportu lądowego. Antena ta została opracowana przede wszystkim z myślą o tym aby w elegancki i kamuflowany sposób można było łączyć wiele różnych systemów radiowych i nawigacyjnych. Zależnie od wymagań systemowych elektronika anteny przewiduje kilka alternatyw począwszy od pojedynczych konfiguracji klasycznych jak odbiorniki FM, DAB , DVBT przez nawigacje GPS/GLONASS/GALILEO czy GSM/GPRS/LTE/5G , pasma telemetryczne 433, 868, WiFi, Viatool oraz na pasmach służbowych radiostacji nadawczo-odbiorczych HF / VHF / TETRA / DMR / UHF 118-520 MHz kończąc. Jest to bardzo uniwersalna konstrukcja anteny dla celów transportowych ale także w wersjach prostszych występująca także jako wysokiej jakości antena dla różnego rodzaju zwykłych multimedialnych stacji montowanych w pojazdach cywilnych - np. połączenia AM/FM/DAB i nawigacji GPS. Budowa anteny wykonana jest na bazie nowoczesnych materiałów oraz nowoczesnej elektroniki mikrofalowej. Dzięki zastosowaniu nowoczesnej technologii anteny nasze pozwalają łączyć w sobie wyrafinowaną elektronikę z dużą wytrzymałością mechaniczną i bardzo dobrymi parametrami odbioru. W zależności o wymagań systemowych anteny montowane są w/g zamówienia od pojedynczych egzemplarzy po produkcję masową. Ograniczając miejsce ( np. na pojeździe służbowym ) zamiast stosować wiele anten oddzielnych można zastosować jedną "dyskretną" antenę SHARK i podłączyć do niej kilka różnych urządzeń co jest zarazem estetyczne, ekonomiczne i proste w montażu. Anteny są tak opracowane i tak zaprojektowane aby możliwie ograniczyć wpływ na siebie poszczególnych pasm radiowych a jednocześnie zapewnić ich optymalne, wzajemne działanie. Jeśli więc wymaga tego system łączności w jednej obudowie znajduje się kilka anten tworzących poszczególne sekcje radiowe z układami dopasowania oraz kontroli obciążenia tak aby urządzenia "wiedziały" że antena jest właściwie do nich dobrana i podłączona, np. w sytuacji auto-diagnostyki. Każda sekcja jest dobrana do określonego pasma radiowego pod kątem częstotliwości i VSWR a wyjścia są oznaczone i zakończone określonymi wtykami. Montaż anteny odbywa się poprzez okrągłą centralną śrubę. Solidna uszczelka pozwala na bez problematyczną podmianę anteny fabrycznej na naszą i pełnego zabezpieczenia dachu przed ewentualnym przeciekiem wody.

Niniejsza oferta jest przykładowa i określona w poniższej specyfikacji. Karty katalogowe pokazują przykładowe wykonanie anteny, jednakże zależnie od wymagań czy funkcji anteny mogą różnić się nieznacznie wyglądem, głównie promiennikami dla radiostacji oraz ilością / długością kabli czy typami złączy. Prosimy traktować je jako informacje poglądową oraz możliwości w kwestii zamówień indywidualnych. Wszelkie inne warianty, niż dokładnie tu wyszczególnione wymagają indywidualnej wyceny i omówienia. O inne interesujące Państwa warianty wykonania anten prosimy pytać, ponieważ nasze możliwości produkcyjne są bardzo obszerne.

Przykładowe wykorzystanie naszych anten wielozakresowych w systemach kontroli ruchu dla Policji, Karetek, Straży czy Komunikacji Miejskiej możecie Państwo zobaczyć tutaj :

https://www.tvn24.pl/wiadomosci-z-kraju,3/gliwice-wprowadzily-nowatorski-system-sterowania-ruchem-miejskim,938687.html


Parametry oferowanego wykonania anteny :

GPS / GLONASS / GALILEO

- zakres pasma pracy : 1575-1606 MHz
- wzmocnienie: +55 dBi max
- zasilanie / pobór prądu : 3~8 VDC / 20mA
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- VSWR: < 2.0:1
- długość fali: 1/4L
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

TRX pasmo UHF 370~520 MHz
- zakres pasma pracy w/g zamówienia : 370 ~ 520 MHz.
- wzmocnienie:  +5,15 dBi.
- moc max TX : < 80 W
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- VSWR: < 2.0:1
- długość fali: 5/8L
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M ( opcjonalnie BNC,TNC,UHF,N,FAKRA,MCX,MMCX,FME, inne )
- ilość wyjść : x1


Pozostałe wspólne parametry:
- ilość wyjść funkcyjnych łącznie w niniejszej ofercie : 2
- wytrzymałość elektryczna : < 3 kV
- klasa ochronności: IP 54
- zastosowanie : specjalistyczne
- klasa wytrzymałości: standard

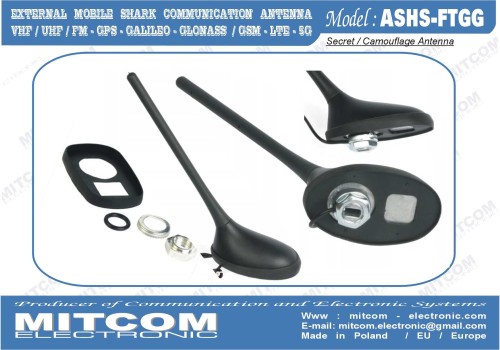

- sposób montażu anteny : otwór fi 14 mm
- wymiary kopułki anteny / promiennik : ~ 55 x 90 x 100mm / ~ 500mm
- kolor : czarny


Opcjonalnie lub zamiennie dostępne są wykonania z następującymi funkcjami :


GSM/LTE/GPRS/SMS/3G/4G/5G
- zakres pasma pracy : 750 MHz ~ 3,5 GHz
- wzmocnienie: +9 dB max
- zasilanie : nie
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- VSWR: < 2.5:1
- długość fali: 1/4L ~ 1L
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

WiFi
- zakres pasma pracy : 2,4 i 5 GHz
- wzmocnienie: +9 dB max
- zasilanie : nie
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- VSWR: < 1.5:1
- długość fali: 1/4L + 3/4L
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M lub RP-SMA ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

UHF 868
- zakres pasma pracy : 868 MHz
- wzmocnienie: +3 dB max
- zasilanie : nie
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- VSWR: < 1.5:1
- długość fali: 1/4L
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M lub RP-SMA ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

AM / FM Analog Radio
- zakres pasma pracy : 88-110 MHz
- wzmocnienie: +25 dB max
- zasilanie : tak ( 10 16 V DC )
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M lub RP-SMA ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

DAB / DAB+  Digital Radio
- zakres pasma pracy : 175-250 MHz
- wzmocnienie: +25 dB max
- zasilanie : tak ( 10 16 V DC )
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M lub RP-SMA ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

DVBT  Digital TV
- zakres pasma pracy : 400-800 MHz
- wzmocnienie: +25 dB max
- zasilanie : tak ( 10 16 V DC )
- typ / charakterystyka : Do-okólna / Horizontal + Vertical
- długość przewodu w standardzie : ~ 0,2 m. ( lub w/g zamówienia )
- typ przewodu: RG174 wersja elastyczna
- typ złącza : SMA-M lub RP-SMA ( opcjonalnie FAKRA, MCX, MMCX, FME, inne )
- ilość wyjść : x1

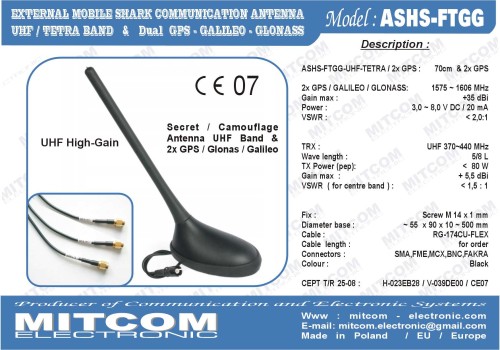

Pozostałe warianty, szczegóły, dane techniczne i montażowe w zamieszczonej karcie katalogowej.

Informacja handlowa :

Po dokonaniu zakupu proszę określić wymaganie pasmo pracy dla radiostacji, ewentualnie typ złączy. Towar fabrycznie nowy , 100% sprawny, objęty 12-miesięczną gwarancją na wady ukryte z wyłączeniem wad powstałych na skutek wadliwego użytkowania lub zniszczenia ."Produkt nieprefabrykowany" - tzn. że w/w oferta jest ofertą przykładową co do wykonania i dostawca oferuje w niniejszej ofercie także modyfikację produktu pod indywidualne zamówienie klienta pod względem : funkcji, komunikacji, okablowania, typów złączy, itp. w formie odpłatnej i w drodze indywidualnego zapytania / zamówienia. W takiej sytuacji prosimy wcześniej o KONTAKT z nami przed zakupem.
